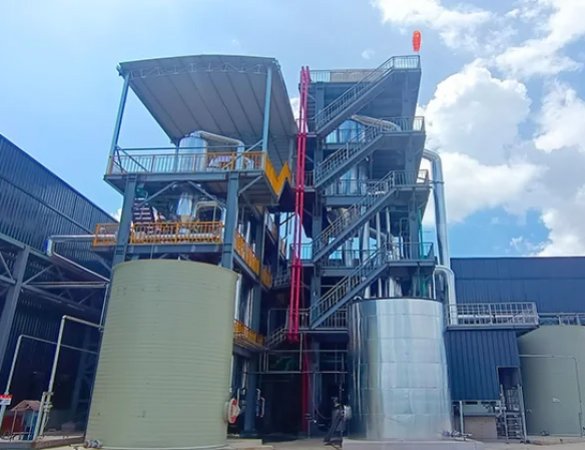

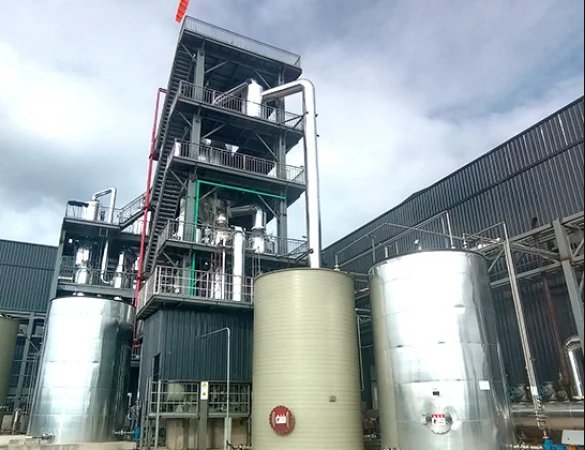

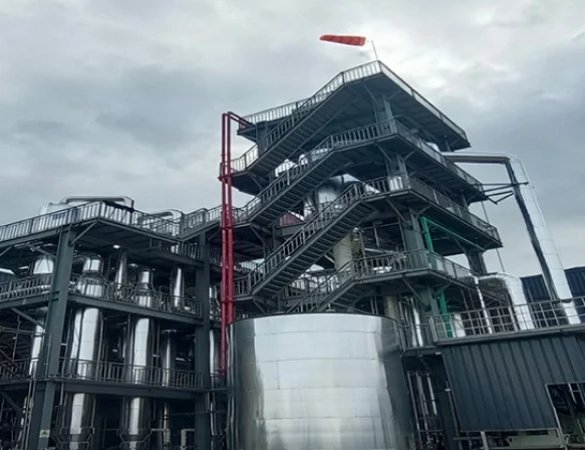

مبخر كلوريد الصوديوم بتقنية إعادة تدوير البخار الميكانيكي

مُبَخِّر كلوريد الصوديوم بتقنية إعادة تدوير البخار الميكانيكي (MVR) جهازٌ عالي الكفاءة وموفر للطاقة، مُصمَّم خصيصًا لتركيز وبلورة وفصل المواد الصلبة عن السائلة في مياه الصرف المالحة (وخاصةً محاليل كلوريد الصوديوم). وهو ليس مجرد جهاز تبخير بسيط، بل عنصرٌ أساسي لتحقيق "صفر تصريف سائل" لمياه الصرف الصناعية.

أولًا: عملية وتصميم مُبَخِّر كلوريد الصوديوم بتقنية إعادة تدوير البخار الميكانيكي (MVR)

تختلف معالجة محاليل كلوريد الصوديوم اختلافًا جوهريًا عن معالجة السوائل العادية، وتكمن التحديات الرئيسية في "منع الترسبات" و"الدوران القسري".

1. المبدأ: دورة الطاقة الحرارية بتقنية إعادة تدوير البخار الميكانيكي (MVR)

ضغط البخار: يسحب الضاغط البخار الثانوي الناتج أثناء التبخير ويضغطه، مما يزيد من درجة حرارته وضغطه، ثم يعيده إلى حجرة التسخين كبخار عالي الحرارة.

... نظام الطاقة المغلق: تستعيد هذه العملية الحرارة الكامنة للبخار، مما يضمن عدم استهلاك النظام لأي بخار جديد تقريبًا بعد التشغيل العادي، بل الطاقة الكهربائية فقط لتشغيل الضاغط ومضخة الدوران.

2. البنية: وضع الدوران القسري (FC)

نظرًا لأن كلوريد الصوديوم يتبلور بسهولة أثناء التركيز، فإن المبخرات التقليدية ذات الغشاء الرقيق عرضة للانسداد. لذلك، تستخدم مبخرات إعادة تعبئة البخار الميكانيكية (MVR) لكلوريد الصوديوم عادةً مبخرًا ذو دوران قسري كبنيتها الأساسية.

2.1 الدوران عالي السرعة: تحافظ مضخة دوران عالية التدفق والضغط على المادة في حالة تدفق مضطرب عالي السرعة (1.5-3.5 م/ث) داخل أنابيب التسخين. يعمل هذا التدفق عالي السرعة على تنظيف جدران الأنابيب بفعالية، مما يمنع ترسب بلورات الملح وتكوّن القشور على سطح التبادل الحراري.

2.2 فصل التبلور: عند تركيز المحلول إلى حالة فوق التشبع، تترسب بلورات الملح. عادةً ما يكون الجهاز مزودًا بمبلور مخصص (مثل نوع DTB أو OSLO)، يستخدم فرق الكثافة أو تصميم الحواجز للسماح للبلورات بالترسب والتخلص منها، بينما يستمر السائل الصافي في الدوران والتبخر.

٢. مميزات وفوائد نظام تبخير كلوريد الصوديوم الميكانيكي

١. توفير كبير في الطاقة: بالمقارنة مع المبخرات متعددة التأثير التقليدية، ينخفض استهلاك الطاقة بنسبة ٦٠٪ إلى ٨٠٪. يبلغ استهلاك الطاقة لكل طن من الماء المتبخر حوالي ثلث إلى خُمس استهلاك الطاقة في العمليات التقليدية، حيث تُعد الكهرباء المصدر الرئيسي للطاقة المستهلكة.

٢. مقاومة الترسبات وسهولة التنظيف: يتميز تصميم الدوران القسري بوظيفة مقاومة الترسبات. بالإضافة إلى ذلك، عادةً ما يكون الجهاز مزودًا بنظام تنظيف آلي (CIP) يقوم بتنظيف حزمة أنابيب التبادل الحراري دوريًا، مما يضمن تشغيلًا مستقرًا على المدى الطويل.

3. استغلال الموارد

3.1 إعادة استخدام مياه الإنتاج: يتميز المكثف الناتج بجودته العالية، ويمكن إعادة استخدامه مباشرةً في الإنتاج، مما يحقق إعادة تدوير موارد المياه.

3.2 استخلاص الملح: يمكن بيع بلورات كلوريد الصوديوم المترسبة، بعد الطرد المركزي والتجفيف، كملح صناعي أو إعادة استخدامها في عمليات الإنتاج (مثل صناعة الكلور القلوي)، مما يحول النفايات إلى مورد قيّم.

4. مستوى عالٍ من الأتمتة: باستخدام نظام PLC/DCS للتحكم، يتم ضبط التغذية والتفريغ وتردد الضاغط ودورة التنظيف تلقائيًا، مما يتيح التشغيل دون تدخل بشري.

ثالثًا: سيناريوهات التطبيق النموذجية

تُستخدم مبخرات MVR لكلوريد الصوديوم على نطاق واسع في الصناعات التي تُنتج مياه صرف عالية الملوحة:

1. الصناعات الكيميائية: معالجة المحلول الأم عالي الملوحة الناتج أثناء عمليات إنتاج المواد الكيميائية والمبيدات والأصباغ والمواد الوسيطة في صناعة الكلور القلوي.

٢. الهندسة البيئية: معالجة مياه الصرف الناتجة عن الطلاء الكهربائي، والصباغة، والمواد الكيميائية الناتجة عن الفحم، ومياه الرشح من مدافن النفايات.

٣. الصناعات الغذائية والصيدلانية: على الرغم من أن المواد المستخدمة في هذه الصناعات عادةً ما تكون نقية نسبيًا، إلا أن مياه الغسيل المالحة أو المحلول الأم الناتج أثناء الإنتاج يحتاج أيضًا إلى التركيز والاستخلاص باستخدام هذا النوع من المعدات.

٤. اختيار وصيانة نظام إعادة تدوير مياه الصرف (MVR) لمحلول كلوريد الصوديوم

١. اختيار المواد: يُعد محلول كلوريد الصوديوم شديد التآكل عند درجات الحرارة والتركيزات العالية. عادةً ما تُصنع الأجزاء الملامسة للمواد من الفولاذ المقاوم للصدأ 316L؛ وفي حال كان تركيز أيون الكلوريد أو درجة الحرارة مرتفعين للغاية، يُنصح باستخدام التيتانيوم أو سبائك الهاستيلوي لمنع التآكل.

٢. اختيار الضاغط: يُختار الضاغط بناءً على معدل التبخر وارتفاع درجة الغليان. يُفضل استخدام ضاغط جذور (Roots) لمعدلات التدفق المنخفضة، بينما يُفضل استخدام الضاغط الطارد المركزي لمعدلات التدفق العالية.

٣. المعالجة الأولية: يجب التحكم بدقة في عسر الماء، والمواد الصلبة العالقة، والطلب الكيميائي على الأكسجين (COD) في المياه الداخلة. قد يؤدي ارتفاع عسر الماء إلى تراكم الترسبات الكلسية التي يصعب إزالتها، وهو سبب رئيسي لتعطل المعدات.

يستخدم مبخر كلوريد الصوديوم بتقنية إعادة ضغط البخار الميكانيكية لتحويل عملية التبخير كثيفة الاستهلاك للطاقة إلى عملية إعادة تدوير عالية الكفاءة، تعتمد بشكل أساسي على الكهرباء. لا يقتصر دوره على حل مشكلة تصريف مياه الصرف الصناعي عالية الملوحة فحسب، بل يحقق أيضًا فوائد اقتصادية وبيئية كبيرة للمؤسسات من خلال استعادة موارد المياه والأملاح.
