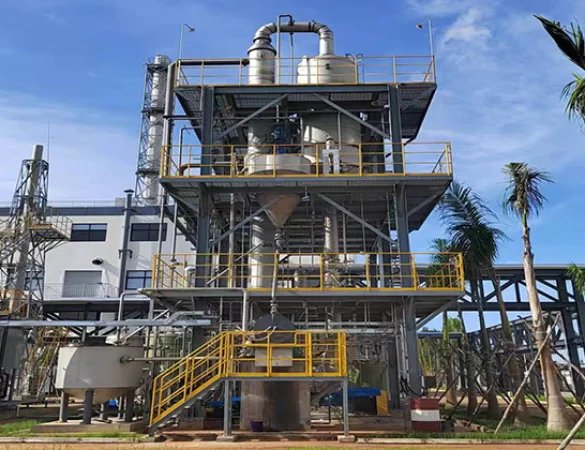

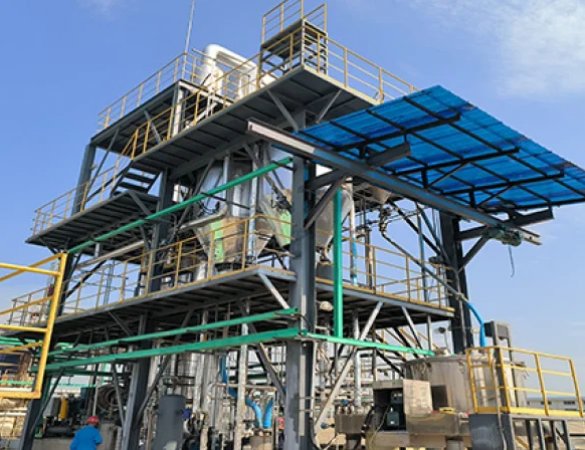

مبخر MVR ذو درجة حرارة منخفضة

أولاً: مبدأ العمل

يعتمد المبدأ الأساسي للمبخر ذي درجة الحرارة المنخفضة بتقنية إعادة ضغط البخار الميكانيكية (MVR) على الجمع بين دورة المضخة الحرارية والتبخير تحت ضغط سلبي، مما يحقق استخدامًا فعالًا للطاقة في حلقة مغلقة.

1. التبخير عند درجة حرارة منخفضة: يتم إنشاء بيئة ضغط سلبي داخل المبخر بواسطة نظام تفريغ، مما يخفض درجة غليان السائل بشكل ملحوظ (عادةً ما بين 40 و80 درجة مئوية)، وبالتالي يتم تبخير المواد عند درجات حرارة منخفضة، مما يوفر حماية فعالة للمواد الحساسة للحرارة.

2. إعادة ضغط البخار: يُسحب البخار الثانوي المتولد أثناء التبخير إلى ضاغط البخار ويُضغط ميكانيكيًا، مما يزيد من ضغطه ودرجة حرارته ومحتواه الحراري.

3. دوران الحرارة: يُضخ البخار الساخن المضغوط ذو درجة الحرارة العالية إلى حجرة التسخين في المبخر، حيث يُطلق الحرارة كمصدر حراري ويتكثف إلى ماء، مما يؤدي في الوقت نفسه إلى تبخر المادة بشكل مستمر. تُحقق هذه العملية استعادةً واستخدامًا فعالين للحرارة الكامنة للبخار الثانوي.

4. تشغيل النظام: باستثناء كمية صغيرة من الطاقة الخارجية اللازمة للتسخين المسبق خلال مرحلة بدء التشغيل، لا يحتاج النظام تقريبًا إلى إعادة تزويد بالبخار النقي بعد التشغيل العادي، إذ يستهلك الطاقة الكهربائية فقط لتشغيل الضاغط، مما يُشكل نظام دورة ديناميكية حرارية مغلقة عالي الكفاءة وموفر للطاقة. ثانيًا: التركيب الهيكلي: يُعد مبخر MVR ذو درجة الحرارة المنخفضة مشروعًا هندسيًا معقدًا، ويتكون بشكل أساسي من المكونات الأساسية التالية:

1. جسم المبخر: بناءً على خصائص المادة، يمكن اختيار أشكال مختلفة، مثل مبخرات الغشاء المتساقط، أو الدوران القسري، أو الغشاء الصاعد. يحتوي داخليًا على حزم أنابيب تسخين (أو مبادلات حرارية صفائحية) وفاصل، ويُعدّ المنطقة الأساسية لتبخير المواد وفصل البخار عن السائل.

2. ضاغط البخار: يُعدّ "قلب" النظام، وهو المسؤول عن رفع مستوى طاقة البخار الثانوي. وبحسب ظروف التشغيل، يُمكن اختيار ضاغط طرد مركزي (مناسب لمعدلات التدفق العالية ونسب الضغط المنخفضة) أو ضاغط روتس (مناسب لمعدلات التدفق المنخفضة ونسب الضغط العالية).

3. المُسخّن المُسبق: عادةً ما يكون مبادلًا حراريًا صفائحيًا أو أنبوبيًا، ويستخدم المكثفات ذات درجة الحرارة العالية أو الحرارة المهدرة من البخار المُولّد في النظام لتسخين المادة المُغذّية مُسبقًا، مما يُقلّل الحمل الحراري على المُبخّر ويُحسّن كفاءة الطاقة الإجمالية.

٤. الفاصل: يُستخدم لتحقيق فصل فعال بين الغاز والسائل، ويعتمد عادةً على الترسيب بالجاذبية، أو الألواح الحاجزة، أو الفصل بالطرد المركزي لضمان نقاء البخار الداخل إلى الضاغط ومنع قطرات السائل من إتلاف المعدات.

٥. نظام التحكم الآلي: يتكون من وحدة تحكم منطقية قابلة للبرمجة (PLC) أو نظام تحكم موزع (DCS)، ويشمل مستشعرات لقياس درجة الحرارة والضغط ومستوى السائل ومعدل التدفق، وغيرها، لتحقيق الضبط التلقائي، والتعشيق الآمن، والمراقبة عن بُعد للعملية بأكملها، بما في ذلك التغذية والتدوير والضغط والتفريغ.

ثالثًا: الميزات: بالمقارنة مع المبخرات متعددة التأثير التقليدية، تتميز مبخرات إعادة تدوير البخار الميكانيكية منخفضة الحرارة بالميزات الهامة التالية:

1. كفاءة عالية وتوفير في الطاقة: تعتمد هذه المبخرات على الطاقة الكهربائية فقط لتشغيل الضاغط، ولا تستهلك بخارًا جديدًا إلا عند بدء التشغيل. يبلغ استهلاك الطاقة لكل طن من المياه المعالجة 20-30% فقط من العمليات التقليدية، مما يؤدي إلى توفير كبير في الطاقة.

2. حماية من درجات الحرارة المنخفضة: تعمل هذه المبخرات ضمن نطاق درجات حرارة منخفضة يتراوح بين 40 و80 درجة مئوية، مما يمنع بشكل فعال تلف وتحلل المواد الحساسة للحرارة (مثل المستحضرات الصيدلانية والأغذية والعوامل البيولوجية)، ويضمن جودة المنتج وفعاليته.

3. صديقة للبيئة: لا يتم تصريف بخار الحرارة المهدر مباشرة، ويمكن إعادة تدوير المكثفات، مما يفي بالمتطلبات البيئية للإنتاج النظيف و"صفر تصريف سائل"، ويقلل من التلوث البيئي.

٤. انخفاض تكاليف التشغيل: يساهم انخفاض استهلاك الطاقة بشكل ملحوظ والتشغيل الآلي العالي في تقليل التدخل اليدوي وتكاليف الصيانة، مما يؤدي إلى كفاءة اقتصادية فائقة على المدى الطويل.

٥. التشغيل الآلي العالي: بفضل نظام التحكم الذكي، يُمكّن هذا الجهاز من التشغيل المستمر والمستقر على مدار الساعة دون الحاجة إلى تدخل بشري، كما يتميز بقدرات التشخيص الذاتي والصيانة عن بُعد.

رابعًا: التطبيقات: تُستخدم مبخرات MVR ذات درجة الحرارة المنخفضة، بمزاياها الفريدة، على نطاق واسع في المجالات التالية:

١. صناعة الأدوية: تُستخدم لتركيز السوائل الحساسة للحرارة، مثل المضادات الحيوية والفيتامينات والأحماض الأمينية ومستخلصات الطب الصيني التقليدي، عند درجات حرارة منخفضة، مما يضمن عدم تلف المكونات الفعالة.

٢. صناعة الأغذية والمشروبات: مناسبة لتركيز الحليب وعصير الفاكهة ومستخلصات الخميرة وغيرها من المنتجات الغذائية، مما يحافظ على النكهة واللون والقيمة الغذائية إلى أقصى حد.

٣. الصناعات الكيميائية: يُستخدم لتركيز وبلورة المواد الكيميائية الوسيطة، والأحماض العضوية، والمحاليل الملحية، بالإضافة إلى استخلاص المذيبات.

٤. حماية البيئة ومعالجة المياه: يُعدّ جهازًا أساسيًا لمعالجة مياه الصرف الصحي عالية الملوحة وتحقيق "صفر تصريف سائل"، ويُستخدم على نطاق واسع في معالجة مياه الصرف الصحي في صناعات مثل الطلاء الكهربائي، والطباعة والصباغة، والمبيدات الحشرية، والمواد الكيميائية المستخرجة من الفحم.

٥. صناعة الطاقة الجديدة: يُستخدم في تركيز محاليل المواد الأولية لمادة الكاثود أثناء تصنيع بطاريات الليثيوم، وفي معالجة المحاليل أثناء إعادة تدوير بطاريات الليثيوم المستهلكة.

٦. مجالات أخرى: يُستخدم أيضًا في قطاعات صناعية متنوعة مثل تحلية مياه البحر، وتكرير السكر، ومعالجة السائل الأسود الناتج عن صناعة الورق، ومعالجة مياه الصرف الصحي الناتجة عن التخليل المعدني.
