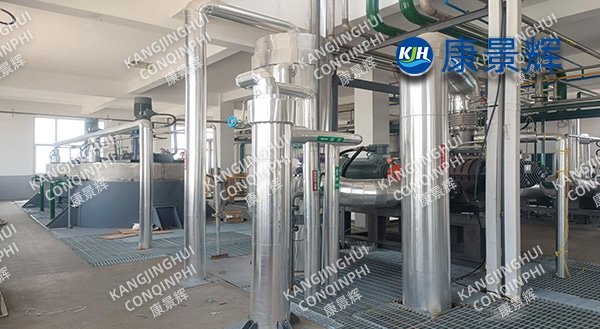

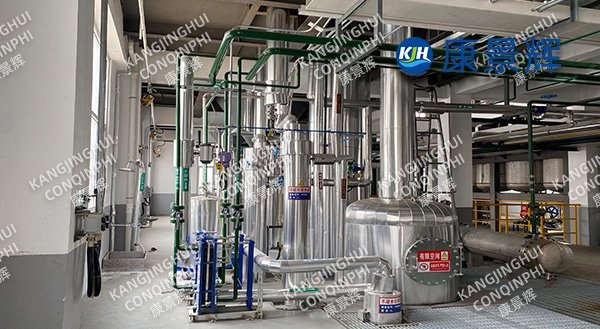

نظام تبخير MVR 4 طن/ساعة لمادة الثيرام الصوديوم المضافة للمطاط SDD

صُمم مُبخِّر MVR هذا لإنتاج سلفوكسيلات فورمالدهيد الصوديوم (SDD، سائل بنسبة 40%) في شركة مُصنِّعة لمُضافات المطاط. تبلغ سعة التبخير للوحدة الواحدة 4 أطنان/ساعة (96 طن/يوم)، باستخدام عملية "غشاء ساقط + دوران قسري MVR ثنائي المرحلة". يبلغ استهلاك البخار لكل طن من الماء المُبخَّر ≤0.05 طن (بخار إضافي فقط أثناء التشغيل). يتميز المُنتَج الثانوي، وهو Na₂SO₄ اللامائي، بنقاء ≥99% وبياض ≥88، مما يُحقق عدم تصريف مياه الصرف الصحي الناتجة عن SDD، ويحقق استغلالًا عالي القيمة لموارد الملح.

I. خصائص المؤثر

يعتمد تخليق SDD على طريقة قلوية باستخدام ثاني كبريتيد الكربون وثنائي ميثيل أمين. يحتوي السائل الأم المُطرد مركزيًا على: 200-240 غ/لتر من كبريتيد الصوديوم، وبقايا SDD 15000 ملغ/لتر، وCOD 60000-80000 ملغ/لتر، ولون 25000 مرة، ودرجة حرارة 80 درجة مئوية، ودرجة حموضة 11-12، وكميات ضئيلة من CS₂ وثنائي ميثيل أمين. هذا السائل عرضة للرغوة والبلمرة، وحساسية للحرارة.

II. تكوين العملية والنظام

1. وحدة المعالجة المسبقة

التبريد لإزالة CS₂ (إزالة الضغط السلبي، CS₂ ≤ 5 ملغ/لتر) → التحييد (H₂SO₄، درجة حموضة 7.5) → التليين عالي الكثافة (MgO+PAC، F⁻ ≤ 5 ملغ/لتر، Ca ≤ 20 ملغ/لتر) → الترشيح الدقيق الأنبوبي (SDI ≤ 3) → التسخين المسبق على مرحلتين (المكثف + البخار الثانوي)

2. التبخير ثنائي المرحلة MVR

مرحلة الفيلم المتساقط تعالج 70% من عملية التبخير، ومرحلة الدوران القسري مسؤولة عن نمو البلورات، ودرجة حرارة التبخير 62 درجة مئوية، وارتفاع درجة حرارة الضاغط 20 درجة مئوية، ونسبة الانضغاط 1.8، والكفاءة الأدياباتية ≥85%. 3. التبلور الكسري بتقنية DTB: تُدخل بلورات البذور بكثافة تفريغ 1.32 طن/م³. يترسب كلوريد الصوديوم اللامائي (Na₂SO₄) على جانب درجة الحرارة المنخفضة (55 درجة مئوية). ينتج عن الطرد المركزي محتوى ماء ≤3% وبياض ≥88. يُعاد السائل الأم الغني بـ SDD إلى قسم الدوران القسري لتركيز 60% (بعد إزالة المواد الصلبة)، ويُضخ في مبخر مكشطة السائل الأم، ويُجفف إلى ≥85%، ثم يُرسل إلى وحدة الحرق الحراري (RTO) للحرق. لا يوجد تصريف لسوائل النفايات في النظام.

III. معلمات المعدات الأساسية:

1. إجمالي التبخر: 4 طن/ساعة (96 طن/يوم)

2. استهلاك البخار: ≤0.05 طن/طن من الماء (يتطلب MVR فقط تجديد البخار عند بدء التشغيل)

3. مساحة نقل الحرارة: قسم الفيلم الساقط 120 مترًا مربعًا، قسم الدوران القسري 80 مترًا مربعًا، إجمالي 200 مترًا مربعًا، هامش التصميم 20%

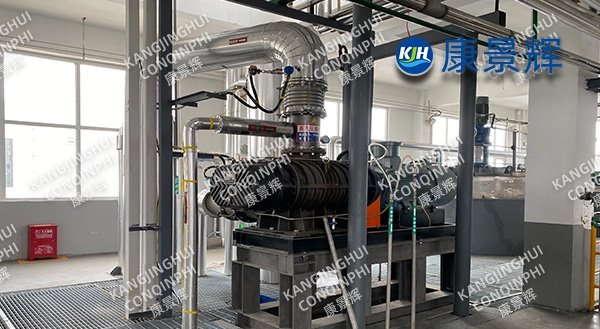

٤. الضاغط: جهاز طرد مركزي صندوقي ذو سرعة متزايدة، قطر المروحة ١٫١ متر، السرعة الخطية ≤ ٢٨٥ متر/ثانية، محمل رفع مغناطيسي، عمر افتراضي ١٠٠,٠٠٠ ساعة. قيمة الاهتزاز < ١٫٠ مم/ثانية.

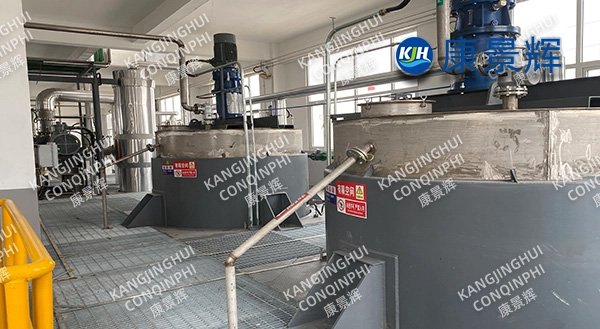

5. مُبلور DTB: Φ1800×4000 مم، مادة 2507 + بطانة مطاطية، كثافة الملاط 25-35%

6. مجفف الطرد المركزي: LW530×2200-N، عامل الفصل 1500، معدل الإنتاج 3 أطنان/ساعة، محتوى الماء في المنتج ≤0.3%

رابعًا: الأداء والمزايا

1. صفر بخار: إعادة الضغط الميكانيكي MVR، تكلفة البخار لكل طن من الماء <10 يوان، مما يوفر 90٪ من البخار مقارنة بالخلاطات ذات التأثير الثلاثي.

2. استخدام الموارد: يتوافق Na₂SO₄ مع معايير إعادة التدوير الصناعية، مما يزيد من سعر المبيعات الخارجية من 200 يوان/طن إلى 650 يوان/طن؛ واستعادة القيمة الحرارية لبقايا SDD، مما يوفر 0.5 مليون طن من الفحم سنويًا.

3. التشغيل المستقر: فيلم ساقط + تدفق مزدوج المرحلة بالدوران القسري، منع الترسب القسري، وقت التشغيل السنوي ≥8000 ساعة، التوفر >98%.

4. توفير المساحة: إطار هيكل فولاذي معياري، تصميم من طابق واحد، يشغل مساحة 180 مترًا مربعًا فقط، أي أقل بنسبة 40% من مساحة نظام الصودا الكاوية ثلاثي التأثير.

5. ذكي: نظام التحكم التلقائي، والتنبؤ متعدد المتغيرات لمعدل التبخر والكثافة ودرجة الفراغ، والتقلب ± 1٪.

السادس. البيانات التشغيلية (تقييم الأداء)

1. معدل إنتاج المياه: ≥90%، TDS المكثف ≤100mg/L، COD ≤30mg/L، اللون ≤5 مرات، يتم إعادة استخدامها كمياه تغذية للغلاية.

2. إنتاج الملح المتنوع: Na₂SO₄ 2.8 طن/يوم، محتوى الرطوبة ≤0.3%، البياض ≥88، Cl≤0.03%، تلبية متطلبات المواد الخام لصودا الكاوية بغشاء التبادل الأيوني.

3. معالجة السائل الأم: المواد الصلبة الجافة 1.5 طن / يوم، القيمة الحرارية 22 ميجا جول / طن، حرق RTO يستعيد البخار 0.8 طن / ساعة، لا يوجد تصريف للسوائل العادمة من النظام.

4. مؤشرات استهلاك الطاقة: البخار 0.05 طن/طن ماء، الكهرباء 28 كيلوواط ساعة/طن ماء، مياه التبريد 1.5 طن/طن ماء.

٧. الفوائد الاقتصادية والبيئية

بناءً على سعر البخار البالغ 180 يوانًا/طن وسعر الكهرباء البالغ 0.65 يوانًا/كيلوواط ساعة، يبلغ التوفير السنوي في تكاليف البخار حوالي 4.5 مليون يوان؛ وتبلغ الإيرادات السنوية من استغلال موارد ثاني أكسيد الكبريت الصوديوم 3 ملايين يوان. وقد أدى ذلك إلى انخفاض في انبعاثات الكربون بمقدار 0.35 طن من ثاني أكسيد الكربون لكل طن من الماء، مما أدى إلى انخفاض إجمالي في الانبعاثات السنوية قدره 12,000 طن.

ثامناً: الخدمة والضمان

1. حل جاهز للاستخدام من مكان واحد: اختبار جودة المياه + اختيار المبخر وتصميمه + التصنيع + التثبيت + التشغيل + التشغيل والصيانة.

2. خيارات الترقية المتاحة: توسيع قسم الفيلم المتساقط، وزيادة تردد الضاغط، ويمكن زيادة سعة التبخر إلى 6 طن/ساعة، وتكتمل في غضون 48 ساعة من التوقف.

اختر "نظام تبخير Conqinphi 4t/h MVR مع مادة مضافة مطاطية من فورمالدهايد سلفوكسيلات الصوديوم (SDD)" لتقليل استهلاك المحلول الأم COD المرتفع وجعل كل حبة ملح أكثر قيمة!
