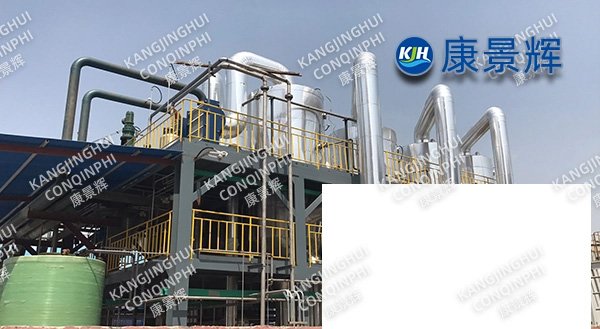

مُبخِّر رباعي التأثير M-Water، إضافات مطاطية 500 طن/يوم

I. مقدمة عن المبخر رباعي التأثير

هذا المُبخّر رباعي التأثير هو نظام تبخير مستمر صممته شركتنا خصيصًا لمُصنّع هذه المادة المضافة للمطاط. وهو مناسب لمياه الصرف الصحي عالية الطلب على الأكسجين (COD)، وعالية اللون، وعالية الملوحة، الناتجة عن إنتاج مُسرّع M (2-مركابتوبنزوثيازول). يعتمد النظام على عملية "تيار مُشترك رباعي التأثير + دوران قسري + تبلور مُتدرج"، بسعة تبخير تبلغ 500 طن/يوم (21 طن/ساعة)، واستهلاك بخار لا يتجاوز 0.22 طن/طن ماء، ويمكنه تحقيق إعادة استخدام أكثر من 95% من المُكثفات والاستفادة المُثلى من الشوائب، مما يُساعد العملاء على تحقيق أهداف "صفر انبعاثات" و"ثنائية الكربون".

II. الخلفية التقنية للمبخر رباعي التأثير

جودة مياه الصرف النموذجية لمادة المطاط المضافة (M): Na₂SO₄ 120-160 غ/لتر، بقايا (M) 8000 ملغ/لتر، COD 30000-50000 ملغ/لتر، لون 10000 مرة، درجة حرارة 90 درجة مئوية. تتميز المبخرات التقليدية أحادية التأثير أو ثلاثية التأثير باستهلاك بخار مرتفع (0.35-0.4 طن/طن ماء)، وهي عرضة للتكويك والرغوة، وتكاليف تشغيل عالية. تعتمد هذه المعدات على مرحلة نقل حرارة رباعية التأثير وتدفق دوران قسري، وتتضمن وحدة لتخصيب وحرق بقايا (M) وتكرير كبريتات الصوديوم، مما يُسهم بفعالية في حل مشكلتين رئيسيتين هما استهلاك الطاقة واستغلال الموارد.

ثالثًا. تكوين العملية والنظام

١. الدورة القسرية للتيار المتزامن رباعي التأثير: يدخل البخار الحي فقط إلى حجرة التسخين ذات التأثير الأول. فرق درجة حرارة انتقال الحرارة بين كل تأثير هو ≥ ٧ درجات مئوية، وتدرج الفراغ هو -٧٠ → -٨٢ → -٩٠ → -٩٥ كيلو باسكال، ودرجة حرارة التبخر هي ٨٠ → ٦٨ → ٥٦ → ٤٥ درجة مئوية، مما يمنع بفعالية بلمرة بقايا الميثان عند درجات حرارة عالية.

٢. التبلور الكسري: باستخدام فرق الذوبان بين Na₂SO₄ وبقايا M، يدخل السائل ثلاثي التأثير أولاً إلى مُبلور DTB (جانب درجة الحرارة المنخفضة) لترسيب Na₂SO₄ اللامائي. بعد الطرد المركزي، تكون نقاء القاعدة الجافة ≥ ٩٩٪، وبياضها ≥ ٨٥. يُعاد السائل الأم الغني بـ M إلى مُبخّر التأثير الثاني لرفع تركيزه إلى ٦٥٪ (مواد صلبة)، ثم يُضخ في خزان التخصيب، ويُرسل دوريًا إلى وحدة الحرق الحراري (RTO) في المصنع للحرق. لا يوجد أي تصريف خارجي للشوائب في النظام.

٣. مضاد للتكويك وإزالة الرغوة: يستخدم المبادل الحراري أنابيب فولاذية مزدوجة + TAi مركبة، مصممة بمعدل تدفق قسري يبلغ ٣.٥ متر/ثانية. حجرة التبخير مزودة بلوحة مائلة مزدوجة الطبقات + مزيل ضباب شبكي سلكي، مع حقن مزيل رغوة مباشر، مما ينتج عنه طبقة رغوة أقل من ١٥٠ مم. تم تمديد دورة التنظيف من يومين إلى ١٢ يومًا.

٤. المعالجة العميقة للمكثفات: يخضع المكثف الناتج عن مبخر التأثير الرابع لإزالة اللون باستخدام الكربون المنشط وأكسدة الأوزون التحفيزية، مما يحقق تركيزًا أقل من ١٢٠ ملغم/لتر من الأكسجين الكيميائي (COD) ولونًا أقل من ٢٠ مرة. ثم يُعاد استخدامه كماء تعويضي لمياه التبريد المتداولة، مما يوفر ١٨٠ ألف طن من المياه العذبة سنويًا.

رابعًا: معلمات المعدات الأساسية

1. إجمالي التبخر: 21 طن/ساعة (500 طن/يوم)

2. استهلاك البخار لكل وحدة: 0.22 طن/طن ماء (التأثير الرابع)؛ واجهة MVR محجوزة، ≤0.08 طن/طن ماء بعد الترقية

3. مساحة نقل الحرارة: التأثير الأول 320 مترًا مربعًا، التأثير الثاني 280 مترًا مربعًا، التأثير الثالث 240 مترًا مربعًا، التأثير الرابع 200 مترًا مربعًا، الإجمالي 1040 مترًا مربعًا، هامش التصميم 20%

4. ضاغط محجوز: ضاغط طرد مركزي من النوع الصندوقي لزيادة السرعة، ارتفاع درجة الحرارة 20 درجة مئوية، قوة المحرك 1800 واط كيلو وات، يمكن قطعه ومطابقته لاحقًا لتحقيق MVR الكامل

5. جهاز التبلور: وحدتان Φ2800DTB، واحدة في أوسلو، مادة 2507 + بطانة مطاطية، كثافة ملاط البلورات 25-35%

6. التجفيف بالطرد المركزي: جهاز طرد مركزي بمكبس ثنائي المرحلة + خط تجفيف بالمجداف، نسبة رطوبة المنتج ≤0.3%، سعة التعبئة 3 أطنان/ساعة

الخامس. الأداء والمزايا

1. انخفاض استهلاك الطاقة: أربعة تأثيرات + نطاق مقسم + إعادة تدوير مضخة الحرارة، يتم تقليل تكلفة البخار بنسبة 28٪ مقارنة بثلاثة تأثيرات؛ بعد ترقية MVR الكاملة، يكون استهلاك البخار "صفرًا" تقريبًا.

2. استخدام الموارد: يصل Na₂SO₄ إلى معيار الاسترداد، ويرتفع سعر البيع الخارجي من 300 يوان/طن إلى 650 يوان/طن؛ ويتم إثراء بقايا M وحرقها، مع استرداد القيمة الحرارية بمقدار 3.2 جيجاجول/طن.

3. تشغيل مستقر: الدورة القسرية + التنظيف عبر الإنترنت، وقت التشغيل السنوي ≥8000 ساعة، توفر المعدات >98٪.

4. توفير المساحة: إطار هيكل فولاذي معياري، تصميم من طابق واحد، يشغل مساحة 480 مترًا مربعًا فقط، أي أقل بنسبة 30% من المساحة المتوفرة في ضواغط التأثير الرباعي التقليدية.

5. التحكم الذكي: التكرار المزدوج DCS+SIS، والمعلمات الرئيسية مع التصويت بنسبة اثنين من ثلاثة؛ برنامج التحكم في المراقبة عن بعد، وإشعارات الرسائل القصيرة للأخطاء.

السادس. الفوائد الاقتصادية والبيئية

بناءً على سعر البخار البالغ 180 يوانًا للطن وسعر الكهرباء البالغ 0.65 يوانًا للكيلوواط/ساعة، يوفر الضاغط رباعي التأثير حوالي 11 مليون يوان سنويًا من تكاليف البخار؛ ويؤدي استخدام موارد الأملاح المتنوعة إلى توليد 9 ملايين يوان إضافية سنويًا. يبلغ معدل انخفاض الكربون لكل طن من الماء 0.32 طن من ثاني أكسيد الكربون، مما يؤدي إلى انخفاض إجمالي في الانبعاثات السنوية قدره 48,000 طن.

٧. مسار الخدمة والترقية

1. حل جاهز للعمل في مكان واحد لحزم العمليات والتصميم والتصنيع والتركيب والتشغيل والصيانة.

2.48 ساعة وقت استجابة، ومستودعات قطع غيار على مستوى البلاد، ومركز تشخيص سحابي عن بعد عبر الإنترنت في الوقت الفعلي.

وبعد ذلك، يمكن توصيل ضاغط MVR عبر مدخل البخار المباشر، مما يسمح بفترة توقف تصل إلى 72 ساعة، مما يقلل استهلاك البخار إلى 0.08 طن/طن من الماء في خطوة واحدة.
