مبخر ذو تأثير رباعي مزدوج

1. المفاهيم الأساسية وفلسفة التصميم

يتكون المبخر الرباعي المزدوج من نظامي تبخير رباعيين مستقلين متصلين بالتوازي أو على التوالي. يشتركان في بعض المرافق (مثل المعالجة المسبقة للتغذية، ونظام التفريغ، ونظام التحكم)، وغالبًا ما يُحسّنان باستخدام مضخات الضغط الحراري (TVR) أو تقنية إعادة ضغط البخار الميكانيكي (MVR). تتمثل فلسفة تصميمه في رفع الكفاءة الاقتصادية للبخار إلى أقصى حد نظري من خلال التشغيل واسع النطاق وتكامل الطاقة، استنادًا إلى المبخر الرباعي التقليدي. ويمكنه عادةً تحقيق تبخير أكثر من 6.5 أطنان من الماء من طن واحد من البخار الحي، وهو ما يفوق بكثير المبخر الرباعي التقليدي (حوالي 4.2 أطنان من الماء/طن من البخار).

2. سير العملية ووضع التكوين

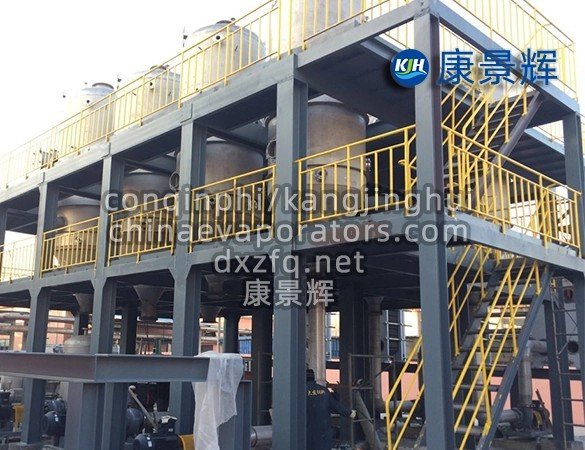

تأثير رباعي مزدوج متوازي (الوضع السائد):

العملية: يُغذّى سائل التغذية المُعالَج مُسبقًا بالتوازي في نظامي تبخير مُستقلين رباعيي التأثير (النظام أ والنظام ب) عبر نظام توزيع. يتطابق النظامان تمامًا في معايير التشغيل (درجة الحرارة، الضغط، التركيز).

مصدر الحرارة: يُضخ البخار الحي عبر مضخة ضغط حراري واحدة أو أكثر (TVR) لاستخراج جزء من البخار الثانوي الناتج عن النظامين (أ) و(ب) على التوالي. بعد الضغط والتسخين، يُستخدم هذا البخار كمصدر حرارة للتأثير الأول، مما يُقلل بشكل كبير من إجمالي استهلاك البخار النقي.

المزايا: يتميز النظام بالتناسق، ووضوح العملية، وسهولة التحكم، وسهولة التوسع. يتمتع بسعة هائلة، وهو مناسب لمعالجة مواد مفردة مستقرة وعالية التدفق، مثل تبخير القلويات في مصانع الألومينا الكبيرة، وتحلية مياه البحر على نطاق واسع.

تأثير رباعي مزدوج من النوع المتسلسل (معالجة المرحلة):

• العملية: تدخل المادة إلى نظام التأثير الرباعي الأول للتركيز الأولي. ثم يُستخدم المركّز الناتج كمغذّي لنظام التأثير الرباعي الثاني للتركيز النهائي والتبلور.

• الميزات: يمكن ضبط معلمات تشغيل النظامين بشكل مستقل للتكيف مع الخصائص المختلفة للمادة عند مستويات تركيز مختلفة (مثل ارتفاع درجة الغليان، واللزوجة، وميل التكلس). ويمكن تحسين النظام الثاني خصيصًا للمواد عالية التركيز ودرجة الغليان.

• المزايا: مناسبة لظروف التشغيل المعقدة مع اختلافات كبيرة في تركيز المواد والاختلافات الكبيرة في الخصائص الفيزيائية بين المراحل المبكرة والمتأخرة، مما يحقق الاستخدام المتتالي للطاقة والتحكم المكرر في العملية.

3. المزايا الأساسية

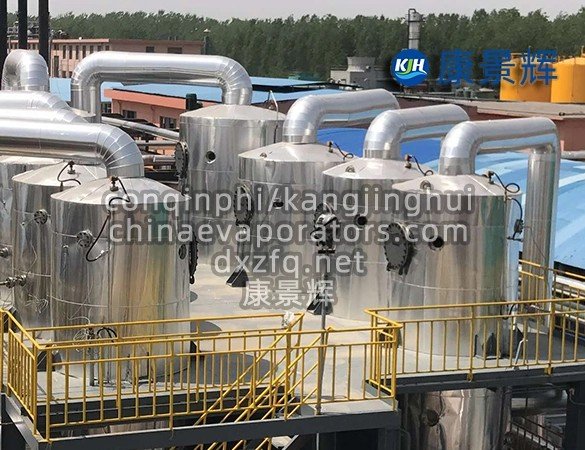

كفاءة الطاقة القصوى: يمثل الجمع بين المبخرات ذات التأثير الرباعي المزدوج وتكنولوجيا TVR/MVR قمة تقنيات توفير الطاقة في التبخير الحالية، مما يؤدي إلى استهلاك منخفض للغاية للبخار وكفاءة اقتصادية لا مثيل لها في النماذج واسعة النطاق للغاية.

قدرة معالجة كبيرة: يمكن لنظام واحد تحقيق قدرة تبخر تزيد عن 100 طن في الساعة، مما يلبي متطلبات الإنتاج الضخمة للصناعات الكيميائية والمعادن وتحلية مياه البحر الحديثة.

بصمة مثالية نسبيًا: على الرغم من أن المعدات كبيرة، من خلال المرافق المشتركة والتصميم المدمج، فإن البصمة لكل وحدة سعة تبخر أقل من تلك الناتجة عن بناء وحدتين مستقلتين ذات تأثير رباعي.

المرونة التشغيلية: أثناء تشغيل الحمل الجزئي، يمكن تعديل حالة تشغيل نظام واحد وفقًا لمتطلبات الإنتاج (على سبيل المثال، تقليل الحمل أو التعليق)، بينما يحافظ النظام الآخر على التشغيل السريع، مما يحسن مرونة جدولة الإنتاج في المصنع بشكل عام.

4. مجالات التطبيق

يتطلب هذا النظام استثمارات ضخمة وتكنولوجيا معقدة، وهو مناسب فقط لسيناريوهات محددة:

مصانع أكسيد الألومنيوم واسعة النطاق: التعامل مع الطلب الهائل على تبخير سائل الأم البذري.

مشاريع تحلية مياه البحر العملاقة: تعمل كمرحلة أولية للتركيز للمحلول الملحي عالي التركيز.

الحدائق الصناعية الكيميائية الضخمة للغاية: وحدة التبخير الأساسية للمعالجة المركزية لمياه الصرف الصحي عالية الملوحة داخل الحديقة، مما يحقق ZLD بدون تصريف.

صناعة الورق: تركيز واسع النطاق من السائل الأسود.

5. التحديات والاعتبارات

استثمار أولي ضخم: يؤدي العدد الكبير من المعدات ومتطلبات المواد العالية وأنظمة التحكم المعقدة إلى استثمار مرتفع للغاية في الأصول الثابتة.

التحكم في النظام المعقد للغاية: إن الاقتران القوي بين النظامين يعني أن التقلبات في أي نقطة سوف تؤثر على بعضها البعض، مما يفرض متطلبات عالية للغاية على موثوقية ودقة وقدرات مكافحة التداخل لنظام التحكم التلقائي.

إجراءات بدء التشغيل والإيقاف المعقدة: هناك حاجة إلى إجراءات بدء التشغيل والإيقاف المتسلسلة بدقة، مما يؤدي إلى أوقات معالجة طويلة.

متطلبات التصميم الصارمة: هناك حاجة إلى حسابات دقيقة للغاية للعملية وتصميم تكامل النظام؛ أي انحراف في التصميم قد يؤدي إلى أداء عام دون المستوى.
