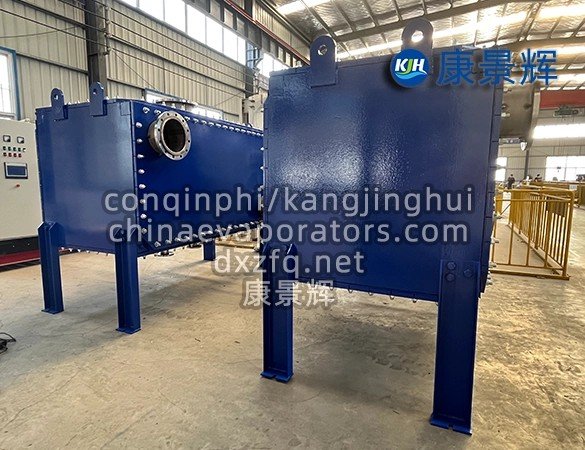

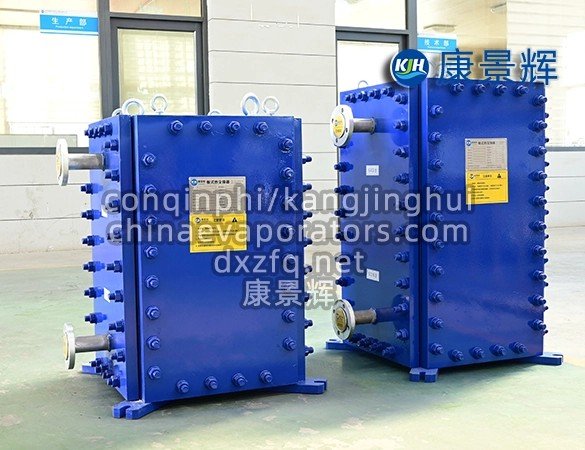

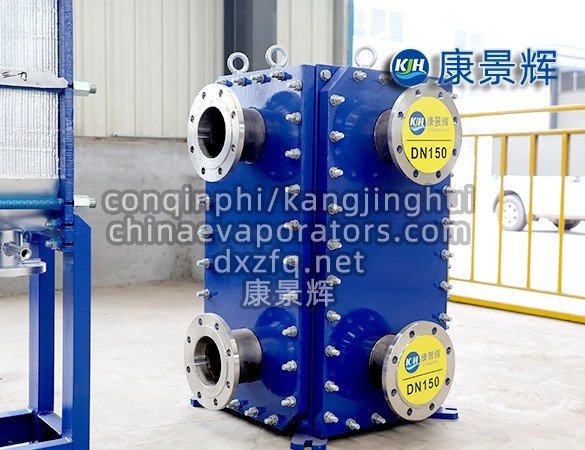

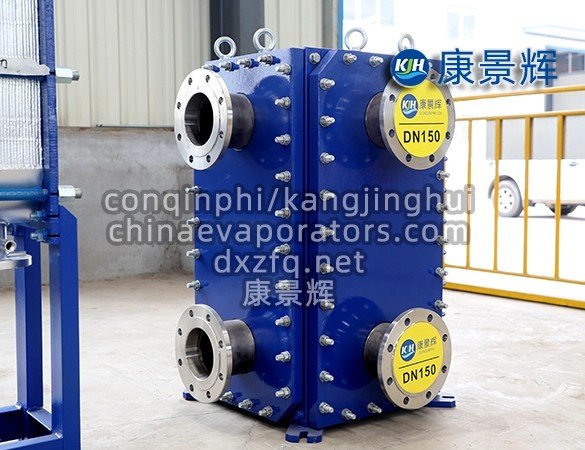

مبادل حراري قابل للفك وملحوم بالكامل

السمات الهيكلية

هيكل ملحوم بالكامل: يتم ربط الألواح عن طريق اللحام، مما يزيل الحاجة إلى الحشيات ويتجنب مشاكل التسرب الناجمة عن شيخوخة الحشيات في المبادلات الحرارية القابلة للفصل التقليدية، وبالتالي تحسين موثوقية المعدات وسلامتها.

تصميم قابل للإزالة: على الرغم من الهيكل الملحوم بالكامل، فإن بعض المكونات (مثل اللوحات النهائية) قابلة للإزالة لسهولة التنظيف والصيانة.

الصفائح المموجة: تستخدم الصفائح بنية متعرجة، مما يؤدي إلى كفاءة عالية في نقل الحرارة وزيادة اضطراب السوائل، مما يقلل من الترسب.

خيارات المواد المتعددة: يمكن اختيار المواد المعدنية المناسبة بناءً على بيئات العمل المختلفة، مثل 304، 316L، 254SMo، Hastelloy، والألواح المصنوعة من التيتانيوم، والألواح المصنوعة من النيكل.

هيكل مضغوط: هيكل مضغوط، وحجم صغير، وكفاءة عالية في تبادل الحرارة.

مبدأ العمل

تدفق السوائل: يدخل الماء الساخن من مصدر الحرارة ومياه التسخين المتداولة إلى قناتين مستقلتين من المبادل الحراري.

تبادل الحرارة: يتم نقل الحرارة من الماء الساخن ذو درجة الحرارة العالية إلى الماء الساخن الدائري ذو درجة الحرارة المنخفضة من خلال الألواح، مما يحقق تبادل الحرارة.

تفريغ السوائل: بعد تبادل الحرارة، يتدفق الماء الساخن ومياه التسخين المتداولة من الطرف الآخر للمبادل الحراري، على التوالي.

سيناريوهات التطبيق:

صناعة البتروكيماويات: تستخدم لتسخين وتبريد المنتجات النفطية، وصناديق التبريد للإيثيلين، وتبريد التكثيف للغازات الموجودة أعلى البرج.

صناعة الطاقة: تستخدم كسخانات بخارية ومكثفات وسخانات شبكة التدفئة.

التدفئة والتهوية وتكييف الهواء: تستخدم في المبادلات الحرارية الثانوية للتدفئة المركزية في المناطق الحضرية، والمبخرات للتبريد وتكييف الهواء، والمكثفات.

صناعة الأغذية: في معالجة الأغذية، تحقق المبادلات الحرارية المصنوعة من سبائك النحاس تبادلاً سريعًا للحرارة مع تلبية معايير النظافة والسلامة، مما يضمن جودة الأغذية.

صناعة الأدوية: تستخدم في عمليات التبادل الحراري في تصنيع الأدوية.

تحلية مياه البحر: في معدات تحلية مياه البحر، تقاوم المبادلات الحرارية المصنوعة من الفولاذ المقاوم للصدأ وسبائك التيتانيوم تآكل مياه البحر بنجاح، مما يؤدي إلى إطالة عمر المعدات وتحسين الكفاءة الاقتصادية الشاملة.
